探傷設備資料

管端螺旋鋼管焊縫探傷系統介紹

2020-04-23

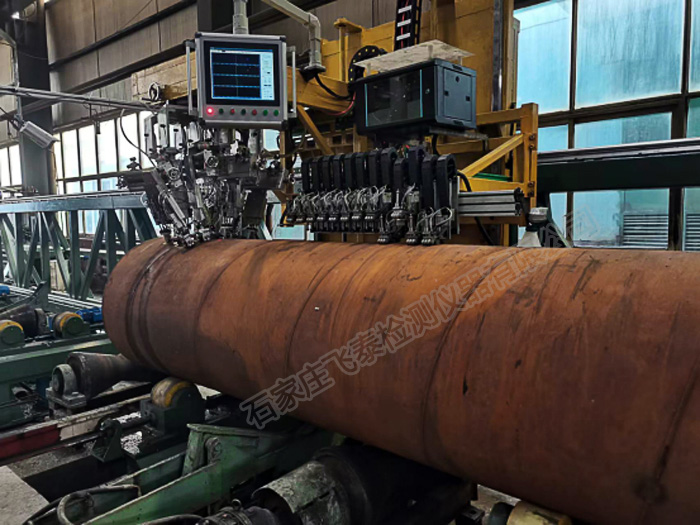

管端螺旋鋼管焊縫探傷系統

飛泰是一家專業的螺旋管探傷設備廠家,公司研發的管端螺旋鋼管焊縫探傷系統包括龍門架、行車、焊縫探頭架、母材探頭架、焊縫管端檢測裝置、母材管端檢測裝置、焊縫探頭體、母材探頭體。托輥在焊縫管端檢測裝置與焊縫探頭體之間設置焊縫跟蹤裝置,在母材管端檢測裝置與母材探頭體之間依次設置管尾檢測裝置、管端探頭體、管端檢測裝置,龍門架上設有行車,在行車上設置焊縫探頭架和母材探頭架,焊縫探頭架上設置焊縫管端檢測裝置和焊縫探頭體,母材探頭架上依次設置有母材管端檢測裝置、管尾檢測裝置、管端探頭體、管頭檢測裝置和母材探頭體,待檢螺旋管設置在龍門架下的托輥上;焊縫跟蹤裝置包括焊縫攝像頭和激光筆,管頭檢測裝置包括依次設置的管頭前位檢、管頭后位檢和管頭攝像頭,管尾檢測裝置包括依次設置的管尾前位檢、管尾后位檢和管尾攝像頭,焊縫管端檢測裝置、母材管端檢測裝置、管頭前位檢、管尾前位檢、管頭后位檢、管尾后位檢均為反射式電開關。


螺旋鋼管焊縫探傷系統


探傷跟蹤系統

焊縫探傷跟蹤系統包括計算機、圖像采集卡、模擬量輸出卡和數字輸入卡,計算機分別與圖像采集卡、模擬量輸出卡和數字輸入輸出卡相連接,通過計算機內的圖像采集卡采集到各個攝像頭的焊縫圖像,經過計算機的圖像跟蹤系統軟件對焊縫圖像進行分析,對數字輸入輸出信號進行控制,同時把跟蹤過程中的偏移量通過模擬量輸出卡輸出給探傷控制系統。


螺旋鋼管焊縫探傷系統增加了圖像跟蹤系統,實現對焊縫探頭架的控制,保證了焊縫探頭一直在焊縫的兩側位置不變,提高了焊縫探傷的準確性;同時在圖像跟蹤系統中增加了管端焊縫中心檢測功能,給PLC可編程控制器提供管端焊縫中心信號,當有管端焊縫中心信號時,管端探頭自動抬起,當無管端焊縫中心信號時,管端探頭自動落下,實現管端探頭的自動抬起和落下,真正實現管端探傷的自動化。
